2.1.1 1ος τρόπος εισαγωγής

2.1.1 1ος τρόπος εισαγωγής ανοίγματος

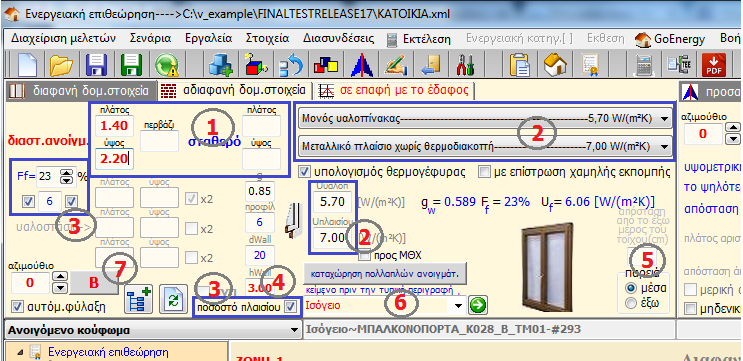

1. Εισαγωγή γεωμετρίας και τύπου

H πρόσβαση στην καρτέλα των διαφανών γίνεται από το δένδρο αριστερά στην οθόνη πατώντας με το ποντίκι πάνω στο "κέλυφος" ή στη "Zώνη-i" και στη συνέχεια επιλέγετε την καρτέλα των διαφανών.

1. Διατάσεις κουφώματος, σταθερό τμήμα
Εισάγετε τις συνολικές διαστάσεις του ανοίγματος σε μέτρα (συμπεριλαμβανομένου του σταθερού τμήματος αν υπάρχει), αν πρόκειται για παράθυρο πληκτρολογείτε το ύψος του κάτω μέρους του παραθύρου (ποδιά) από το δάπεδο, στην θέση "περβάζι". Εφόσον στο άνοιγμα υπάρχει σταθερό τμήμα εισάγετε τις διαστάσεις του στα αντίστοιχα κελιά, σε αυτήν την περίπτωση θα αφαιρέσει από την τιμή της διείσδυσης την τιμή που αντιστοιχεί στο εμβαδόν αυτού του τμήματος.

2. Τύπος πλαισίου και υαλοπίνακα
Επιλέξτε από τα αντίστοιχα κουτιά τον τύπο του πλαισίου και του υαλοπίνακα που έχετε. Οι τύποι είναι ίδιοι με αυτούς που περιγράφονται στην ΤΟΤΕΕ 20701-1, αν το πλαίσιο ή ο υαλοπίνακας που έχετε έχουν διαφορετικά U αγνοήστε αυτά που μπαίνουν αυτόματα στις θέσεις Uπλαισίου και Uυαλοπ και πληκτρολογήστε εκ' νέου τα δικά σας, το ίδιο όπως στα παραπάνω ισχύει και για τον συντελεστή g.

3. Ποσοστό πλαισίου, υαλοστάσια
Μπορείτε να επιλέξετε μία συγκεκριμένη τιμή του ποσοσοστό πλαισίου τσεκάροντας το αντίστοιχο κουτί ελέγχου στο κάτω μέρος της καρτέλας, διαφορετικά πληκτρολογείστε τις διαστάσεις των υαλοστασίων που έχετε αναλυτικά. Ο υπολογισμός του ποσοστό πλαισίου και των συντελεστές U και g γίνεται συνεχώς σε πραγματικό χρόνο. Οταν εισάγετε ποσοστό, χωρίς να περιγράφετε αναλυτικά τα υαλοστάσια και επιλέγετε τον υπολογισμό θερμογέφυρας, το λογισμικό για τον υπολογισμό του συντελεστή θερμοπερατότητας, υπολογίζει δύο θεωρητικά ισόπλευρα υαλοστάσια με εμβαδό το καθένα ίσο με το μισό του συνολικού ((1-Ff)xAw)/2 και πλευρά ίση με την τετραγωνική ρίζα του εμβαδού του.
Για απλά μονόφυλλα και δίφυλλα ανοίγματα, το λογισμικό υπολογίζει αυτόματα το ποσοστό πλαισίου τους επιλέγοντας ανάλογα τα κουτιά ελέγχου που βρίσκονται κάτω από πλαίσιο εισαγωγής του ποσοστού, λαμβάνοντας υπόψιν αν έχει σταθερό άνοιγμα, π.χ αν έχετε ένα μονόφυλλο το οποίο περιέχει και σταθερό θα το υπολογίσει ανάλογα, δεν χρειάζεται δηλαδή να το δηλώσετε σαν δίφυλλο. Ανάμεσα στα δύο κουτιά της επιλογής του αυτόματου υπολογισμού του ποσοστού, υπάρχει ένα κελί για να εισάγετε το πλάτος του πλασίου σε εκατοστά.

4. Ύψος τοίχου
Το ύψος του τοίχου που ανήκει το κούφωμα "hWall" το παίρνει αυτόματα από την τιμή του ύψους ορόφου στα στοιχεία κτηρίου, αν έχετε ανισοσταθμία εδώ μπορείτε να καταχωρήσετε το νέο μικτό ύψος που έχετε, μαζί δηλαδή με το πάχος της επάνω πλάκας. Για τον υπολογισμό της σκίασης λόγω προβόλου το λογισμικό υπολογίζει το καθαρό ύψος ορόφου αφαιρώντας από το συνολικό το πάχος της πλάκας, το οποίο και εισάγετε σε cm δεξιά στην καρτέλα των προσανατολισμών στο αντίστοιχο πλαίσιο.

5. Πλευρά τοποθέτησης του ανοίγματος στον τοίχο και προσαύξηση προβόλου και πλευρικών προεξοχών
Το λογισμικό για τον υπολογισμό σκίασης λόγω προβόλου, όπως και για τις πλευρικές προεξοχές, προσαυξάνει την τιμή τους ανάλογα με την θέση του κουφώματος στον τοίχο, αν δηλαδή είναι τοποθετημένο στη μέσα πλευρά του τοίχου, το πάχος του προφίλ του είναι 8cm και το πάχος του τοίχου είναι 20cm τότε θα προσαυξήσει τον πρόβολο ή την πλευρική κατά 16cm (20-8/2) ενώ αν είναι στην έξω κατά 4cm (8/2). Μπορείτε αν θέλετε να ακυρώσετε τον αυτόματο έλεγχο προσαύξησης που κάνει το λογισμικό, για κάποιο κούφωμα και να δώσετε την απόσταση που θέλετε εσείς από το έξω μέρος του τοίχου σε cm στο αντίστοιχο κελί. Αυτή η διαδικασία μπορεί να γίνει για όλα τα κουφώματα ή για το καθένα ξεχωριστά, όταν για παράδειγμα έχετε διαφορετικές αποστάσεις για το καθένα.

6. Kείμενο πριν την τυπική περιγραφή
Μπορείτε να επιλέξετε οποιαδήποτε κείμενο το οποίο θα προστεθεί πριν την τυπική περιγραφή που δίνει το λογισμικό για τα διαφανή δομικά στοιχεία. Στο λογισμικό υπάρχουν διαθέσιμα έτοιμα κείμενα όπως "ϊσόγειο", "κατάστημα" μπορείτε αν θέλετε να καταχωρήσετε και τα δικά σας, αν θέλετε να αποθηκευτεί το νέο κείμενο, με σκοπό να το ξαναχρησιμοποιήσετε, πατήστε "enter" μετά την εισαγωγή του. Πατώντας το κουμπί με το δεξί πράσινο βέλος μπορείτε να επεξεργαστείτε τα κείμενα των περιγραφών. Οταν μέσα στην ίδια θερμική ζώνη καταχωρείτε δομικά στοιχεία διαφορετικού επιπέδου δηλώστε διαφορετική περιγραφή για το κάθε επίπεδο, διότι το λογισμικό αφαιρεί το συνολικό εμβαδόν του κουφωμάτων από αυτό των τοίχων, με ίδιο προσανατολισμό και τμήμα, μόνο όταν έχουν την ίδια τυπική περιγραφή.

7. Εύρεση εμποδίων από από κάποιο άλλο άνοιγμα ή τοίχο.
Πατώντας το κουμπί πάνω στο οποίο απεικονίζεται ο προσανατολισμός βρίσκει τα εμπόδια ενός άλλου ανοίγματος, που έχει ήδη καταχωρηθεί στο xml, με τον ίδιο προσανατολισμό, κείμενο πριν την τυπική περιγραφή και τμήμα, αν δεν βρει άνοιγμα τότε ψάχνει για κάποιον τοίχο με τα ίδια χαρακτηριστικά. Αν στα εμπόδια που θα βρεθούν υπάρχουν πλευρικές προεξοχές φροντίστε να καταχωρήσετε την απόσταση του άκρου του ανοίγματος από αυτές.


Τα κελιά που μένουν κενά θεωρείται ότι παίρνουν την τιμή "0".

8. Αυτόματη φύλαξη γεωμετρίας κουφωμάτων

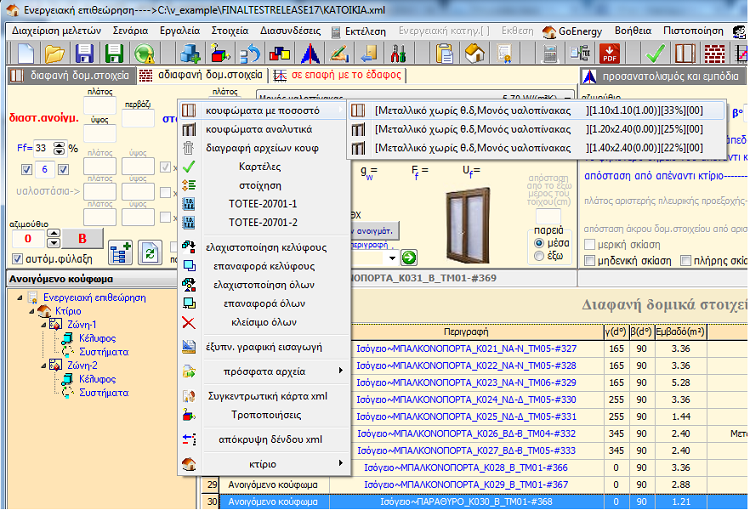

Όταν καταχωρηθεί ένα κούφωμα, η γεωμετρία και ο τύπος του, φυλάσσονται σε δύο ξεχωριστά αρχεία, ανάλογα με την περιγραφή του (ποσοστό πλαισίου ή αναλυτικά υαλοστάσια), για μελλοντική χρήση. Πρόσβαση σε αυτά τα αρχεία έχετε πατώντας δεξί κλίκ οπουδήπετε μέσα στην καρτέλα των διαφανών όπου απλώς επιλέγετε, από το αναδυόμενο μενού, το κούφωμα που σας ενδιαφέρει (εικόνα επάνω). Για να γίνεται συνεχώς η αυτόματη φύλαξη θα πρέπει να είναι επιλεγμένο το κουτί ελέγχου με την ένδειξη "αυτόματη φύλαξη" κάτω αριστερά της καρτέλας.

Με δεξί κλικ πάνω στο πίνακα των διαφανών έχετε διαθέσιμες τις παρακάτω λειτουργίες:

α) αντιγραφή+επικόλληση Ctrl-A αντιγράφει και επικολλεί συγχρόνως την εγγραφή στην τελευταία κενή θέση.
β) αντιγραφή Ctrl+C αντιγράφει στην μνήμη την εγγραφή για μελλοντική χρήση.
γ) επικόλληση Ctl-V την επικολλεί στο σημείο που θέλετε, αν επιλέξετε την θέση μιας υπάρχουσας θα την αντικαταστήσει με αυτήν της μνήμης.
δ) διαγραφή Ctrl+D διαγράφει την εγγραφή από τον πίνακα.

Με την διαγραφή ή αντιγραφή+επικόλληση κάποιου ανοίγματος, διορθώνεται ταυτόχρονα και το εμβαδόν του τοίχου που ανήκει αυτό (εφόσον έχει τον ίδιο προσανατολισμό κείμενο πριν την τυπική περιγραφή και τμήμα)

2. Εισαγωγή εμποδίων και προσανατολισμού

1. Εμπόδια και προσανατολισμός

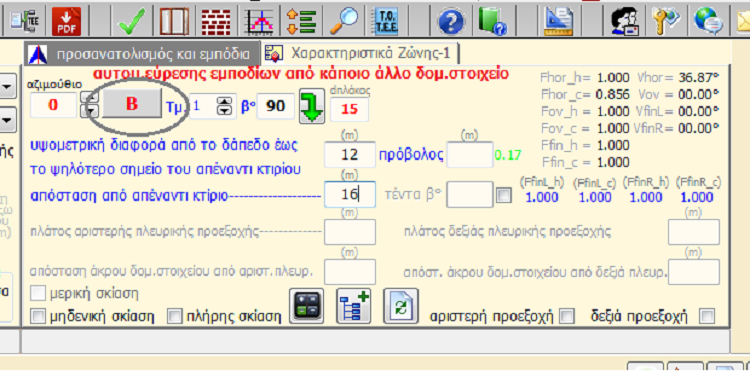

Επιλέγοντας την καρτέλα δεξιά "προσανατολισμοί και εμπόδια" εισάγετε αναλυτικά όλα τα εμπόδια που έχει το προς εισαγωγή κούφωμα καθώς και τον προσανατολισμό του. Ως υψομετρική διαφορά καταχωρήστε την διαφορά από το δάπεδο του ορόφου έως το ψηλότερο σημείο του απέναντι κτιρίου, όλους τους υπόλοιπους υπολογισμούς, για την εύρεση της γωνίας hor, τους κάνει αυτόματα το λογισμικό λαμβάνοντας υπόψιν το συνολικό ύψος του τοίχου, το ύψος του κουφώματος και το ύψος από το δάπεδο έως το κάτω μέρος του (περβάζι) αν πρόκειται για παράθυρο. Για τον υπολογισμό των συντελεστών σκίασης λόγω προβόλου υπολογίζει αυτόματα το καθαρό ύψος του ορόφου, αφαιρώντας το πάχος της πλάκας (dπλάκας) από το συνολικό. Όσον αφορά τις πλευρικές προεξοχές καταχωρήστε πάντα την απόσταση του άκρου του κουφώματος από αυτές, όλους τους υπόλοιπους υπολογισμούς τους κάνει αυτόματα το λογισμικό (βρίσκει το κέντρο του και υπολογίζει την γωνία). Η τιμή στο αζιμούθιο αλλάζει είτε με τα βελάκια ανά βήμα είτε με το πληκτρολόγιο, το λογισμικό δέχεται οποιαδήποτε τιμή από 0 έως 359 μοίρες και προσαρμόζει αυτόματα, ανάλογα με την τιμή του, την ονομασία του προσανατολισμού (π.χ Β-ΒΑ κλπ).

2. Συντελεστές σκίασης
Οι συντελεστές σκίασης και οι γωνίες αλλάζουν σε πραγματικό χρόνο όταν τροποποιηθεί οποιαδήποτε μεταβλητή είτε σε αυτήν την καρτέλα ή στων διαφανών. Για τον υπολογισμό των συντελεστών σκίασης εφαρμόζεται διπλή γραμμική περεμβολή στους πίνακες της ΤΟΤΕΕ 20701-1, 3.18, 3.19, 3.20α και 3.20β με ακρίβεια τρίτου δεκαδικού.

3. Τμήμα τοίχου που ανήκει το κούφωμα

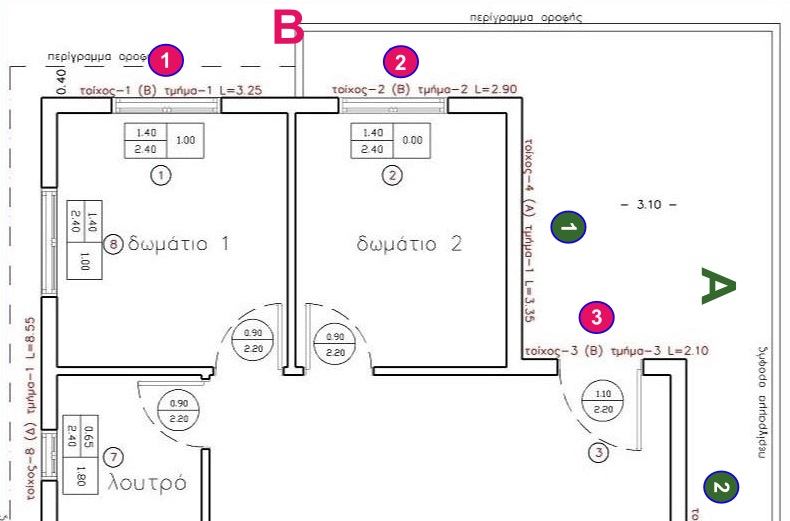

H τιμή στο "Τμήμα" καθορίζει σε ποιόν τοίχο ανήκει το κούφωμα, έτσι ώστε να αφαιρέσει το εμβαδόν του από αυτό του τοίχου και τροποποιήται μόνο στην περίπτωση που έχετε παραπάνω από ένα τοίχο στον ίδιο προσανατολισμό με διαφορετικά εμπόδια, αλλιώς την αφήνετε ίση με την μονάδα.

Δεξιά από τα κελιά της τιμής του προβόλου και του πλάτους των πλευρικών προεξοχών, φαίνονται με ανοικτό πράσινο χρώμα οι τελικές τους τιμές οι οποίες έχουν υπολογιστεί σύμφωνα με την θέση που είναι τοποθετημένο το κούφωμα στον τοίχο, όπως έχει ήδη προαναφερθεί, βάση της οποίας γίνονται οι τελικοί υπολογισμοί των συντελεστών σκίασης.

4. Καταχώρηση εγγραφής
Για να ολοκληρωθεί η καταχώρηση του κουφώματος με τις μεταβλητές του, στο αρχείο xml πατήστε πάνω στο κουμπί

Παρατηρήστε ότι με την καταχώρηση καθαρίζονται όλα τα πεδία στην καρτέλα διαφανών ενώ στην καρτέλα των εμποδίων παραμένουν όπως είχαν. Αυτό συμβαίνει για να μπορέσετε να καταχωρήσετε πολλά κουφώματα και τοίχους στη σειρά τα οποία έχουν τον ίδιο προσανατολισμό και εμπόδια.
Οταν τελειώσετε με αυτόν τον προσανατολισμό πατήστε πάνω στο κουμπί   για να καθαριστούν όλα τα πεδία και να συνεχίσετε με τον επόμενο.

Mε την καταχώρηση του ανοίγματος γίνεται αυτόματα έλεγχος στα αδιαφανή δομικά στοιχεία, για να βρεθεί αν υπάρχουν κάποια με τον ίδιο προσανατολισμό, τμήμα και κείμενο πριν την τυπική περιγραφή, έτσι ώστε να αφαιρεθεί από το εμβαδόν τους και το εμβαδόν του ανοίγματος που καταχωρήται (Μόνο αν αυτό έχει επιλεγεί στις επιλογές του προγράμματος).
